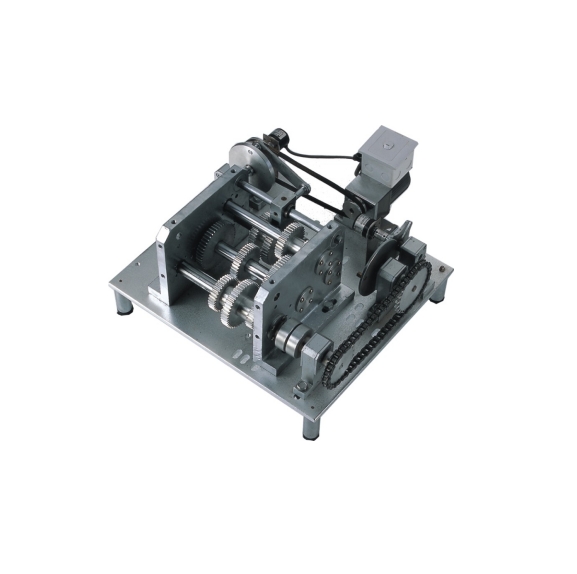

HX-B機械系統是專門為使用和學習者提供創意性機械系統組合及角位移、直線位移分析設計和制造的，它的輕巧、多功能、低能耗、趣味性、快速變換搭接方式為國內首創，計算機測試將使學生清晰地分析到傳動裝置在運動中角位移、線位移、速度的變化規律。

一、功能與特點：

1、該實驗臺裝有變速機構，角位移傳感器，使學習者可清晰地分析速度輸入與輸出的變化。

2、該實驗臺配有曲柄搖桿裝置、曲柄滑塊裝置、凸輪裝置、位移傳感器，可實現角位移、線位移、速度的變化的可視化。

3、其它功能與HX-A相同。

二、實驗項目：

與HX-A相同。

三、實驗測試內容：

1、凸輪機構 ?

2、槽輪機構 ????????

3、曲柄搖桿機構 ?

4、曲柄滑塊機構 ????????

5、曲柄滑塊導桿機構

四、主要技術參數：

直流電動機：功率：15W ???轉速：50轉/分

測試傳感器：角位移傳感器：輸出電壓：0-5V ????脈沖數：200P ??2支

??????直線位移傳感器：輸出電壓：0-5V ??量程：80L ?????1支

??????????

外? ?形：550×503×200mm ?????????????????重量：15kg

?

?

?

?

?
